Caractéristiques techniques

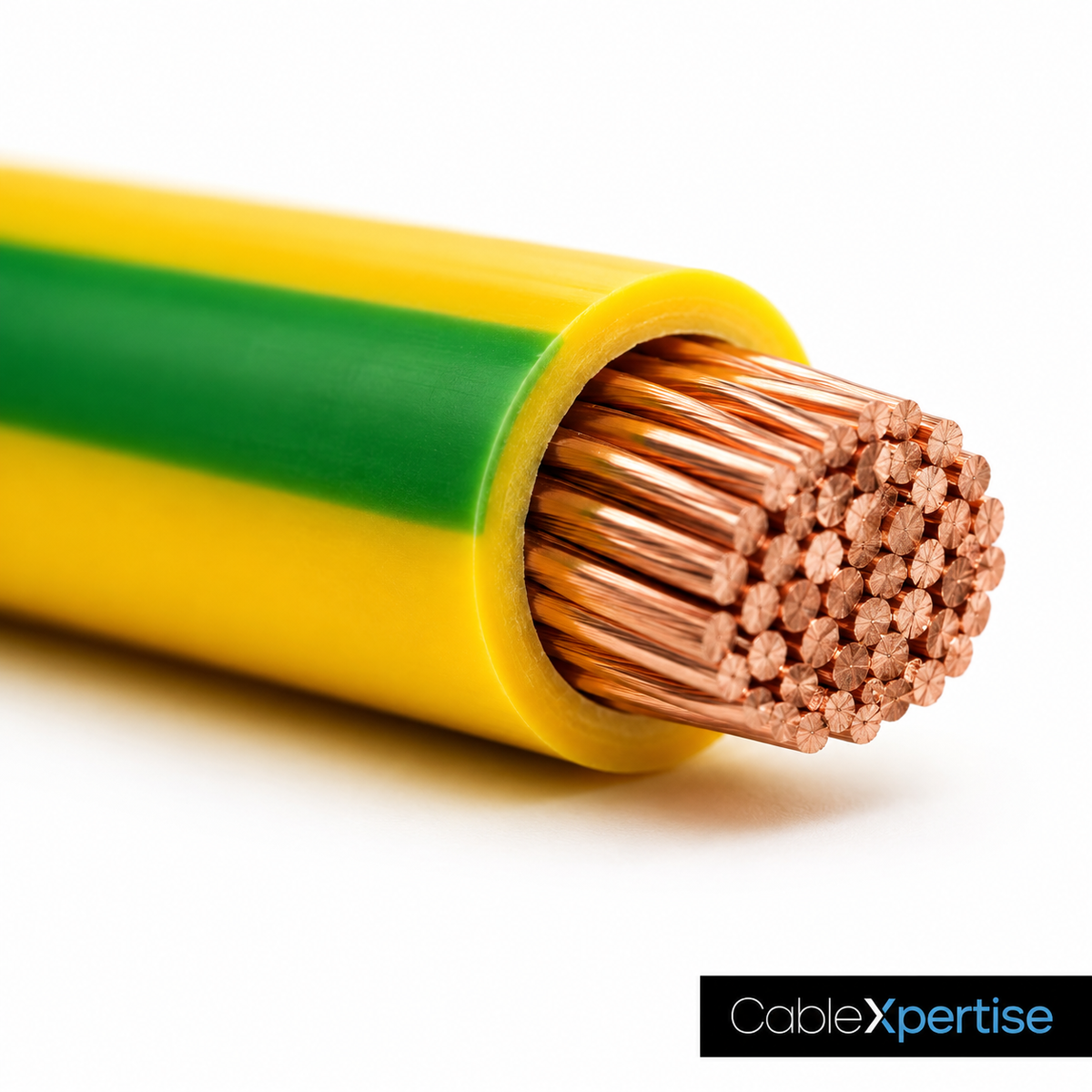

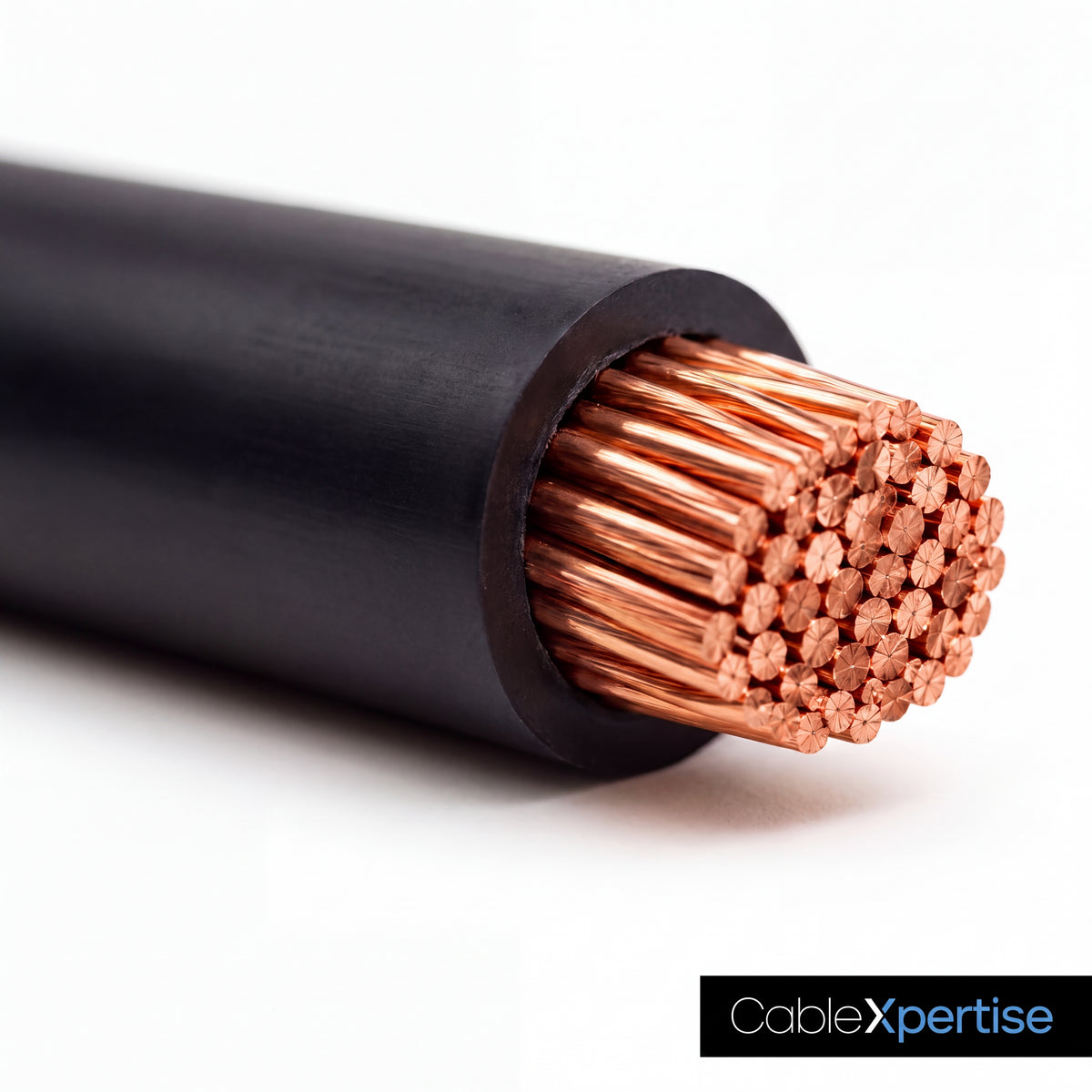

Le câble HO7 VK (H07V-K) est un conducteur souple à âme cuivre, isolé PVC, sans gaine. Il est destiné au câblage de tableaux électriques, d'armoires et au raccordement d'appareils. Conforme aux normes NF C 32-201, EN 50525-2-31 et HD 21.3.
TENSION
450/750 V
FORME DE L'ÂME
Circulaire
SOUPLESSE
Classe 5, souple
TEMPÉRATURE
-5°C à +60°C
RÉACTION AU FEU
Non propagateur (C2)
Caractéristiques techniques par section
| Section | Diam. âme | I mono (A) | I tri (A) | Poids |
|---|---|---|---|---|
| 1,5 mm² | 1,55 mm | 17,5 A | 15,5 A | 21 kg/km |
| 2,5 mm² | 2,00 mm | 24,0 A | 21,0 A | 32 kg/km |
| 4 mm² | 2,50 mm | 32,0 A | 28,0 A | 47 kg/km |
| 6 mm² | 3,00 mm | 41,0 A | 36,0 A | 70 kg/km |
| 10 mm² | 4,00 mm | 57,0 A | 50,0 A | 110 kg/km |
| 16 mm² | 5,45 mm | 76,0 A | 68,0 A | 170 kg/km |
| 25 mm² | 6,60 mm | 96,0 A | 89,0 A | 260 kg/km |
I = intensité admissible. Valeurs données pour une pose sous conduit, température ambiante de 30°C (référence NF C 15-100). À corriger selon les conditions réelles d'installation.
Couleurs disponibles

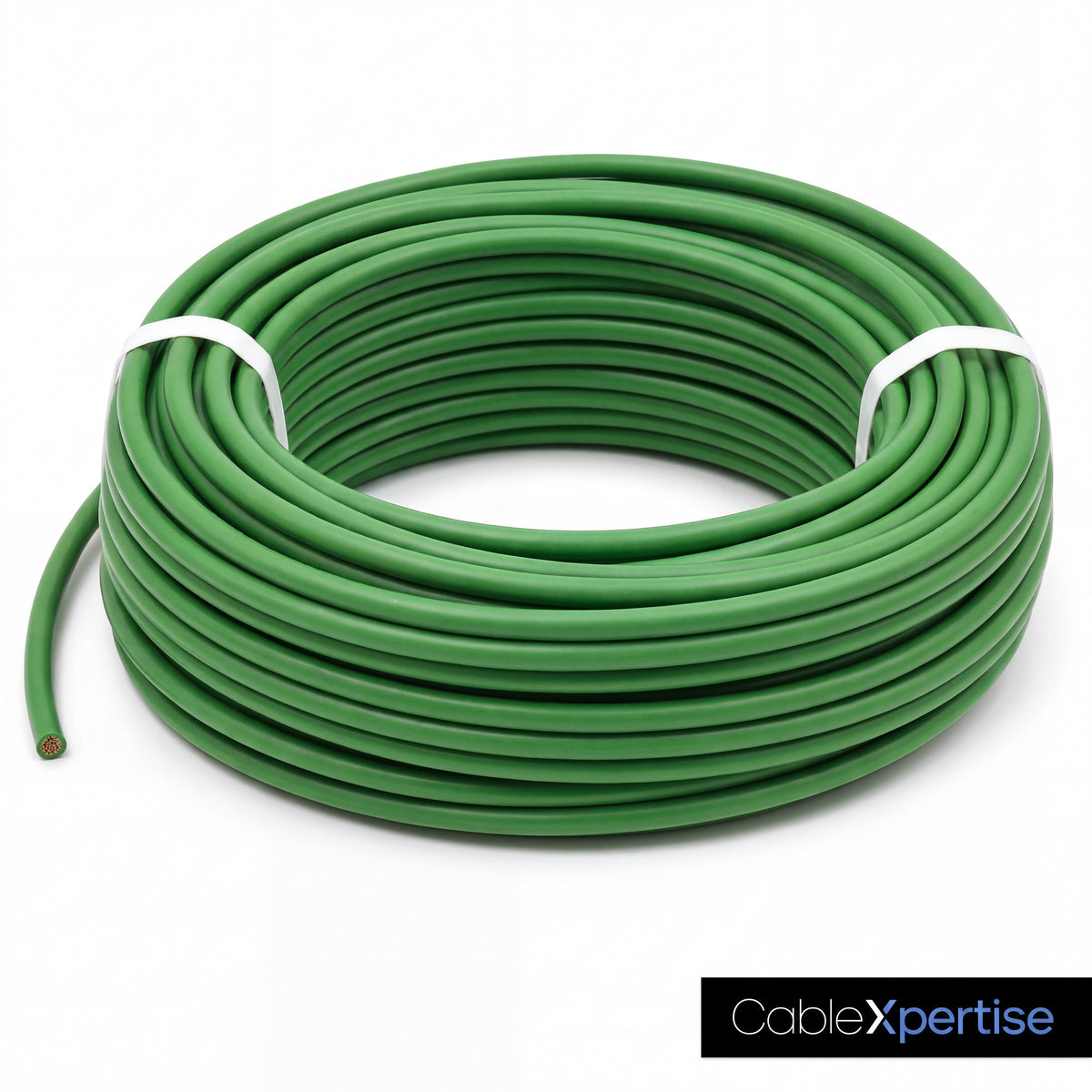

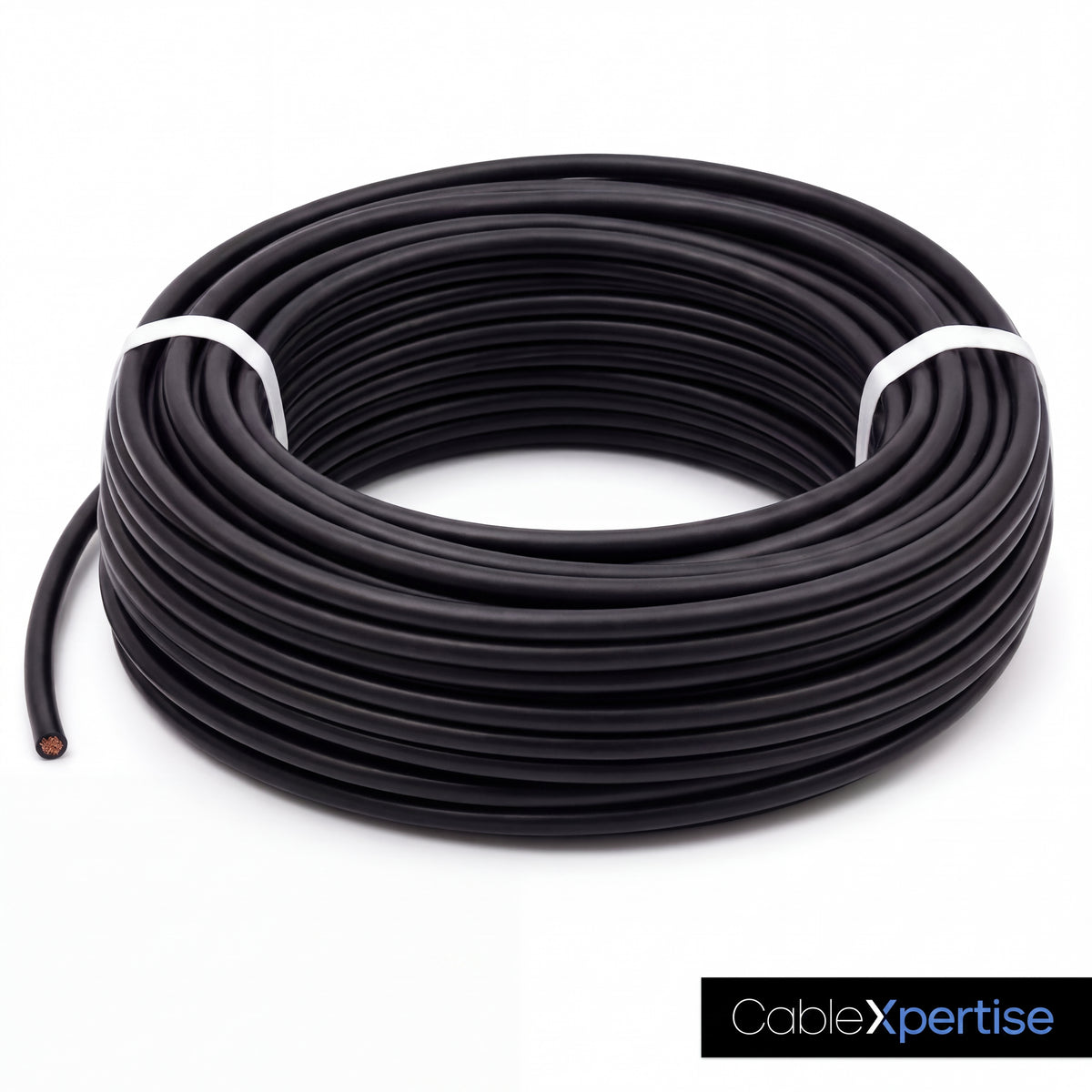

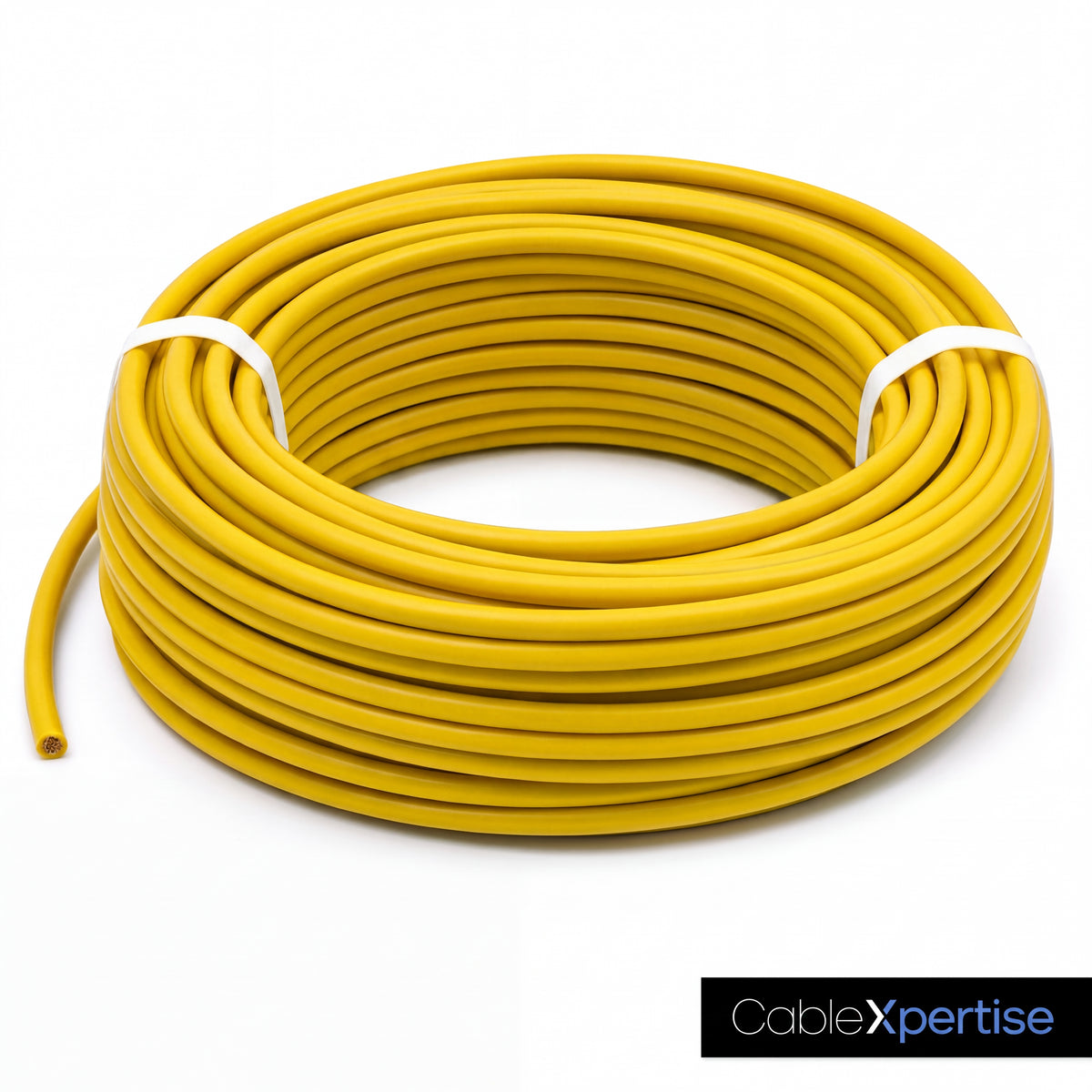

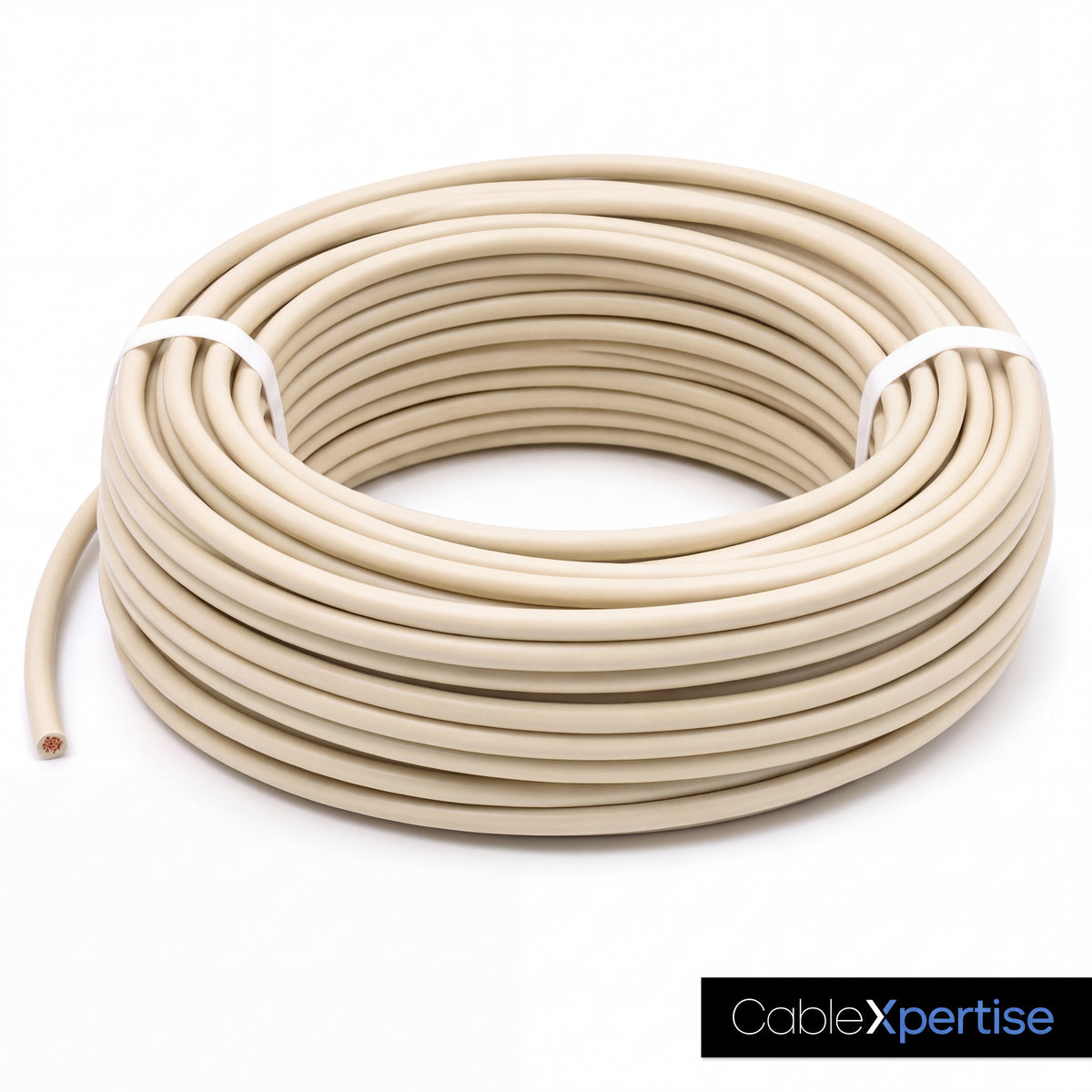

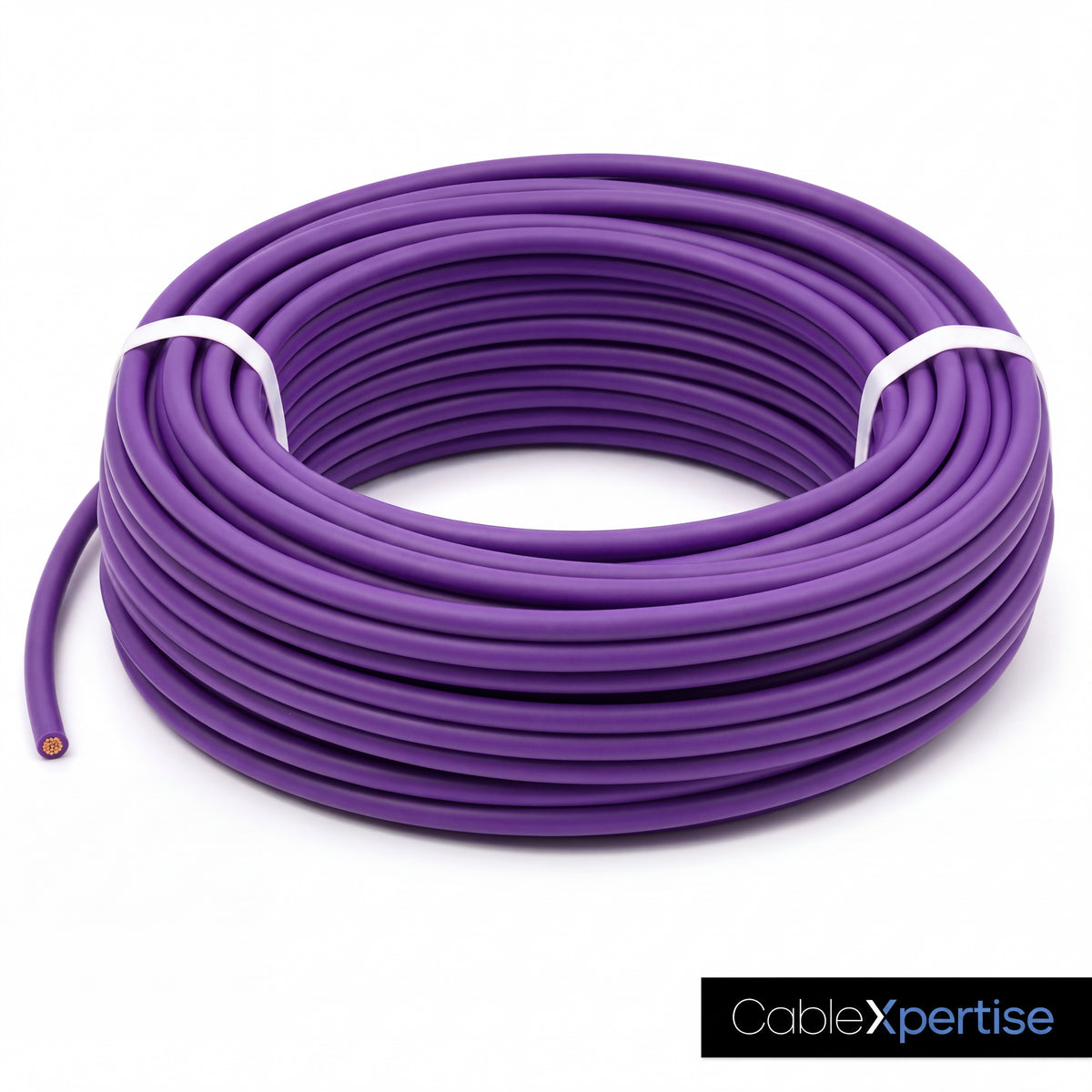

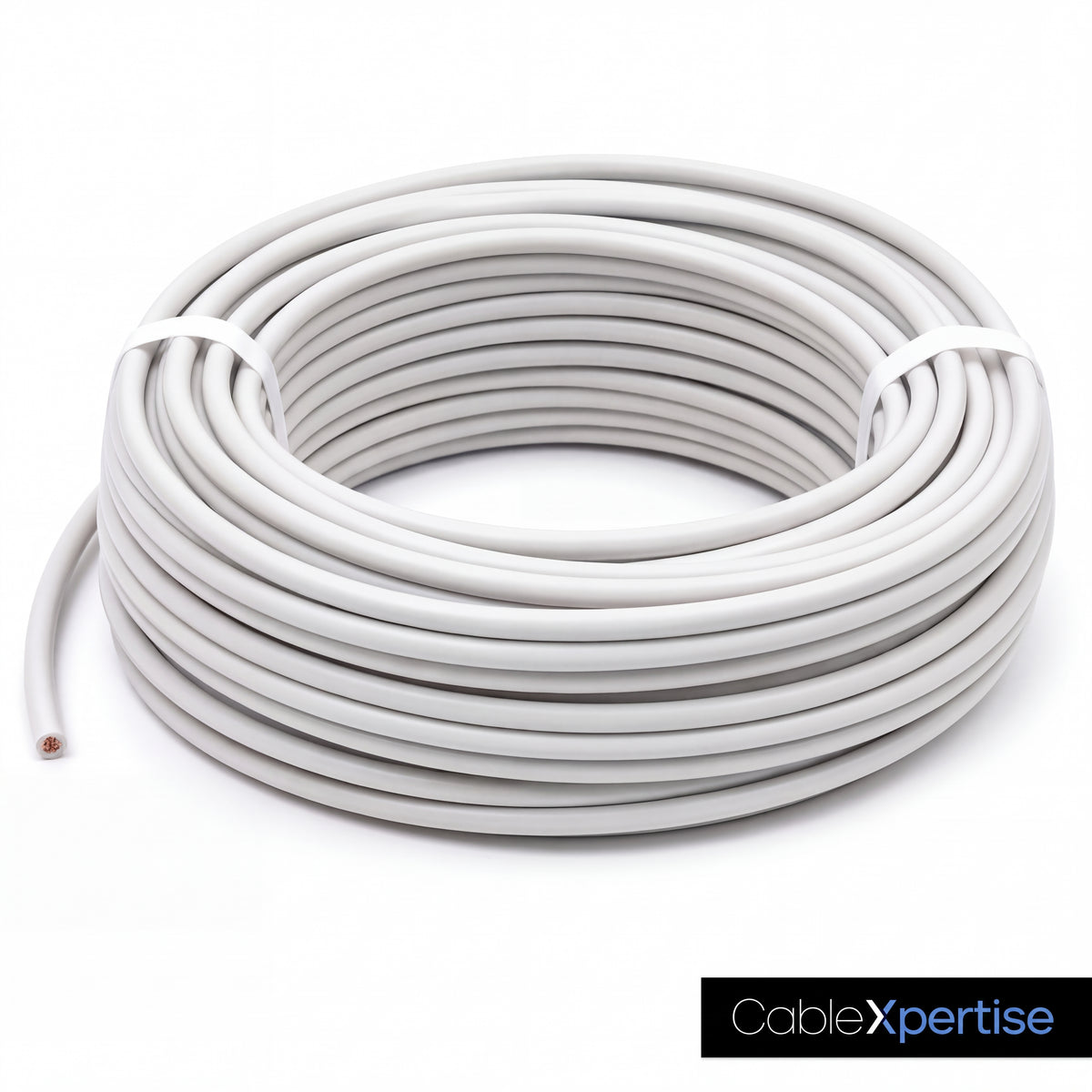

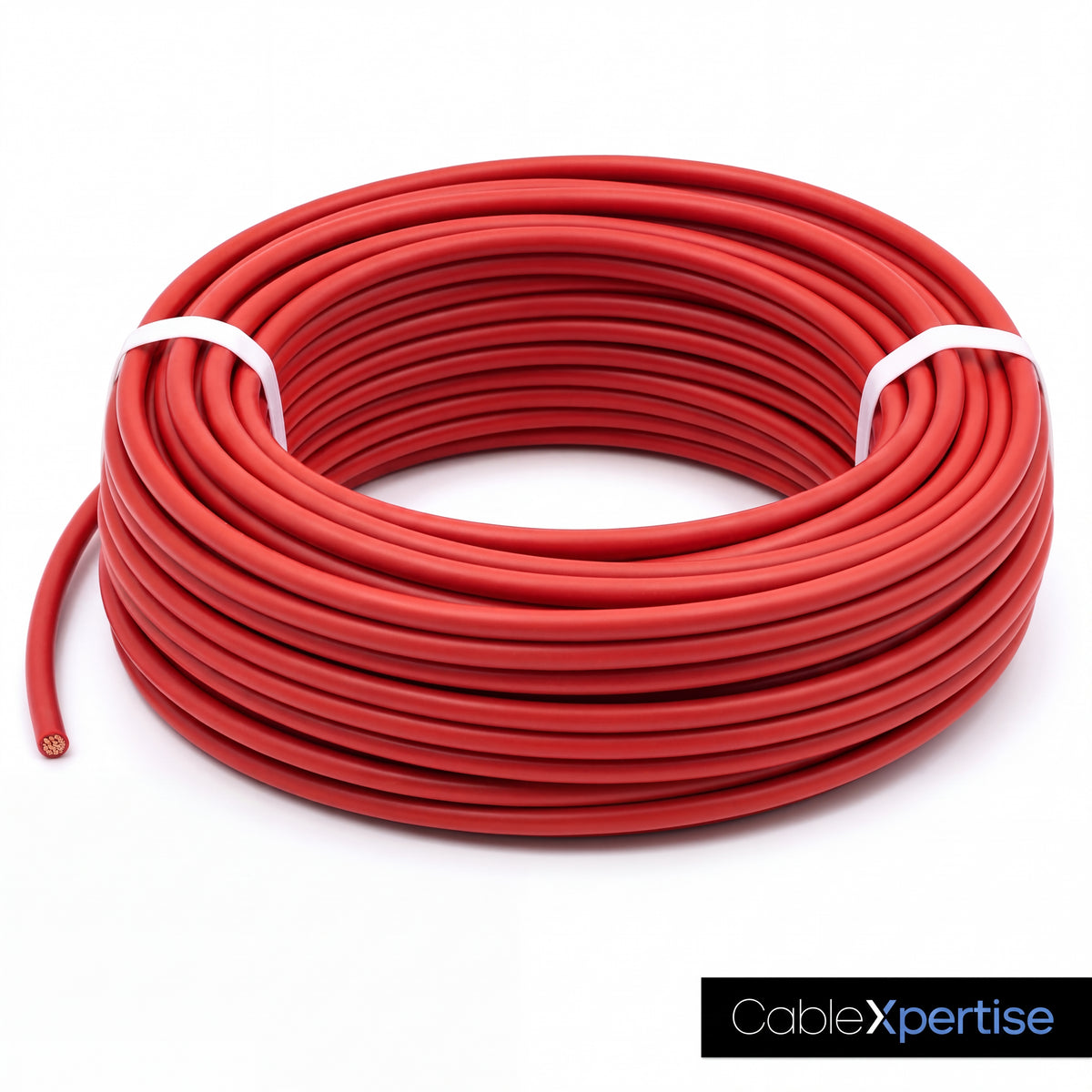

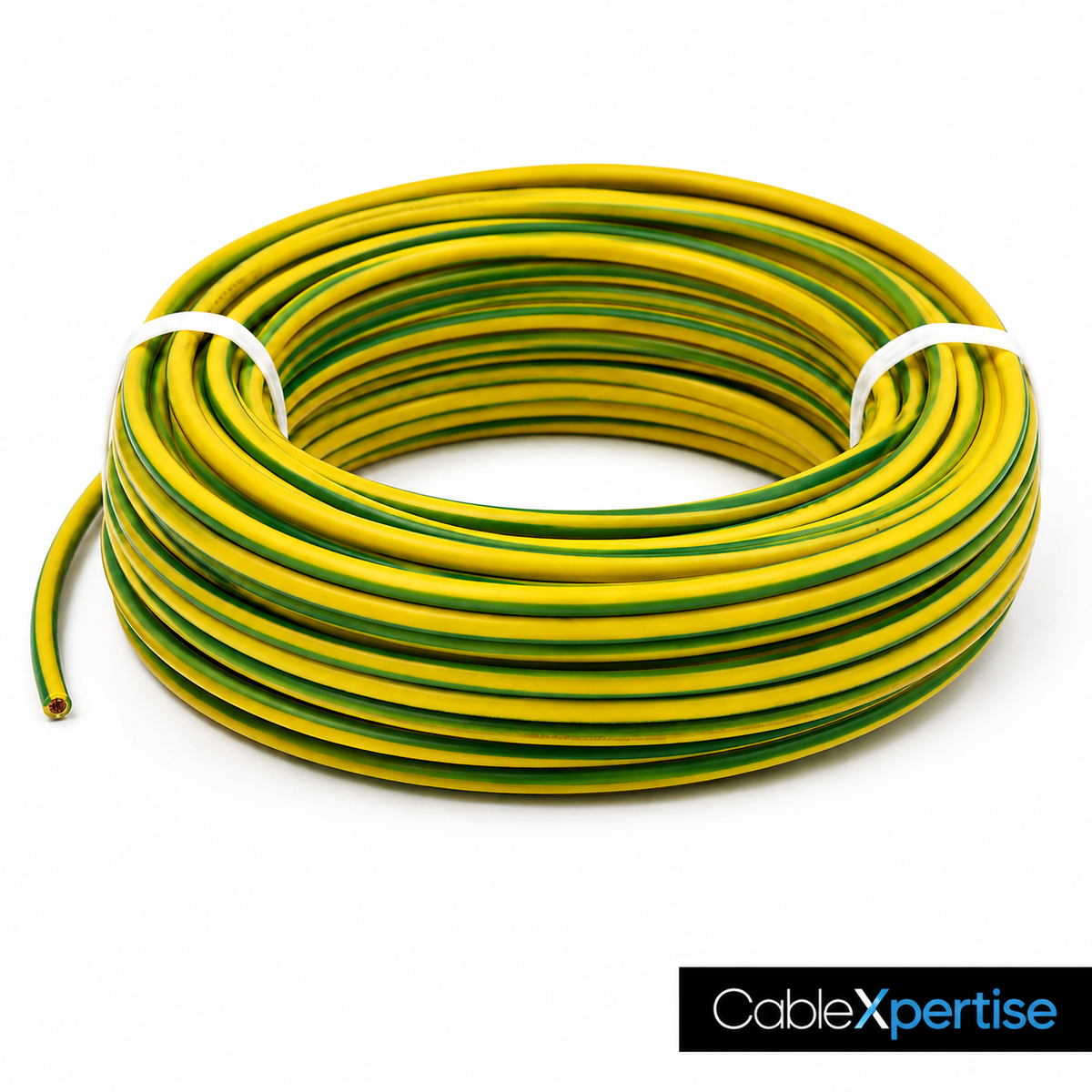

Blanc (RAL 9010), Ivoire (RAL 1015), Bleu clair (RAL 5012), Bleu foncé (RAL 5010), Gris (RAL 7000), Marron (RAL 8002), Noir (RAL 9004), Orange (RAL 2010), Rouge (RAL 3031), Violet (RAL 4005), Vert (RAL 6024), Vert/jaune (mise à la terre).
Conditionnement
- À la coupe : vendu au mètre, découpé sur votre longueur exacte
- Couronne 100 m : conditionnement stock le plus courant
- Touret 500 m : disponible pour certaines références (nous consulter)
