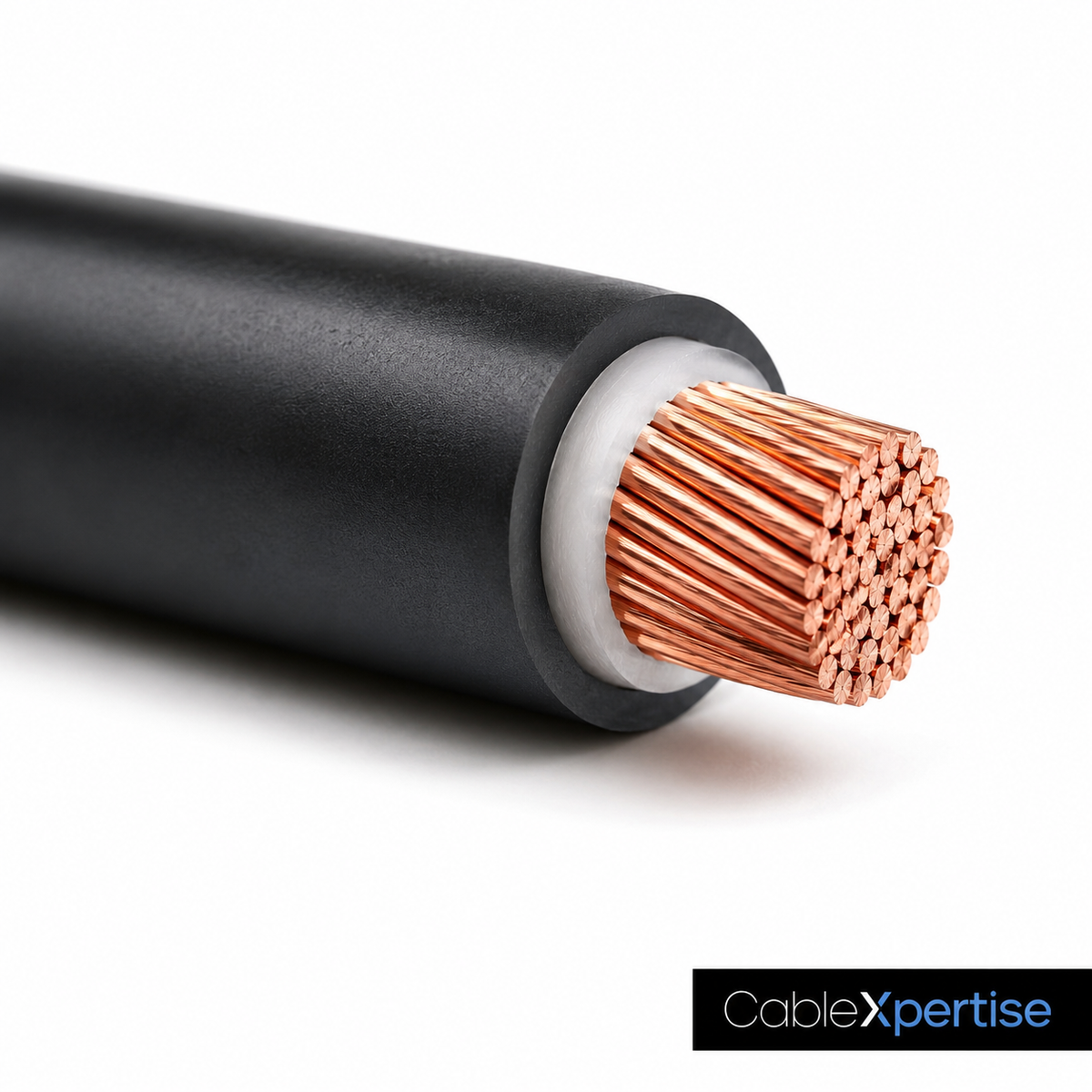

Le câble U-1000 R2V (norme NF C 32-321) est un câble rigide à âme cuivre, isolé polyéthylène réticulé (XLPE/PR) sous gaine PVC noire épaisse. Il est destiné aux installations fixes de distribution d'énergie basse tension : colonnes montantes d'immeubles, installations industrielles et tertiaires, raccordement de machines. Le marquage X indique un câble sans conducteur de terre, le marquage G un câble avec conducteur de terre vert/jaune.
ÂME
Cuivre nu, classe 1 ou 2
TEMPÉRATURE
-25°C à +60°C (ambiante)
TEMP. ÂME
90°C continu / 250°C cc (5s max)
RÉACTION AU FEU
C2, Eca (non propagateur)
TENUE UV
AN3 (extérieur sans protection)
Diamètre et poids approximatifs
| Conducteurs |
Section |
Ø sur gaine |
Poids |
| 1 (sans terre) |
1.5 mm² |
6.6 mm |
45 kg/km |
| 1 (sans terre) |
2.5 mm² |
7.0 mm |
57 kg/km |
| 1 (sans terre) |
4 mm² |
7.6 mm |
75 kg/km |
| 1 (sans terre) |
6 mm² |
8.2 mm |
98 kg/km |
| 1 (sans terre) |
10 mm² |
9.2 mm |
140 kg/km |
| 1 (sans terre) |
16 mm² |
10.5 mm |
200 kg/km |
| 1 (sans terre) |
25 mm² |
12.5 mm |
300 kg/km |
| 1 (sans terre) |
35 mm² |
13.5 mm |
395 kg/km |
| 1 (sans terre) |
50 mm² |
15.0 mm |
515 kg/km |
| 1 (sans terre) |
70 mm² |
17.0 mm |
720 kg/km |
| 1 (sans terre) |
95 mm² |
19.0 mm |
980 kg/km |
| 2 (sans terre) |
1.5 mm² |
10.5 mm |
135 kg/km |
| 2 (sans terre) |
2.5 mm² |
11.5 mm |
170 kg/km |
| 2 (sans terre) |
4 mm² |
13.0 mm |
230 kg/km |
| 2 (sans terre) |
35 mm² |
24.5 mm |
1085 kg/km |
| 3 / 3G |
1.5 mm² |
11.0 mm |
150 kg/km |
| 3 / 3G |
2.5 mm² |
12.5 mm |
195 kg/km |
| 3 / 3G |
4 mm² |
13.5 mm |
270 kg/km |
| 3 / 3G |
35 mm² |
26.0 mm |
1375 kg/km |
| 3 / 3G |
50 mm² |
29.0 mm |
1805 kg/km |
| 3 / 3G |
70 mm² |
34.0 mm |
2525 kg/km |
| 3 / 3G |
95 mm² |
38.5 mm |
3405 kg/km |
| 4 / 4G |
1.5 mm² |
12.0 mm |
175 kg/km |
| 4 / 4G |
2.5 mm² |
13.0 mm |
230 kg/km |
| 4 / 4G |
4 mm² |
14.5 mm |
325 kg/km |
| 4 / 4G |
35 mm² |
28.5 mm |
1730 kg/km |
| 4 / 4G |
50 mm² |
32.5 mm |
2285 kg/km |
| 4 / 4G |
70 mm² |
37.5 mm |
3210 kg/km |
| 4 / 4G |
95 mm² |
42.5 mm |
4345 kg/km |
| 5 / 5G |
1.5 mm² |
13.0 mm |
200 kg/km |
| 5 / 5G |
2.5 mm² |
14.5 mm |
270 kg/km |
| 5 / 5G |
4 mm² |
16.0 mm |
380 kg/km |
| 5 / 5G |
6 mm² |
17.5 mm |
445 kg/km |
| 5 / 5G |
10 mm² |
20.0 mm |
670 kg/km |
| 5 / 5G |
16 mm² |
23.0 mm |
995 kg/km |
| 5 / 5G |
25 mm² |
28.0 mm |
1570 kg/km |

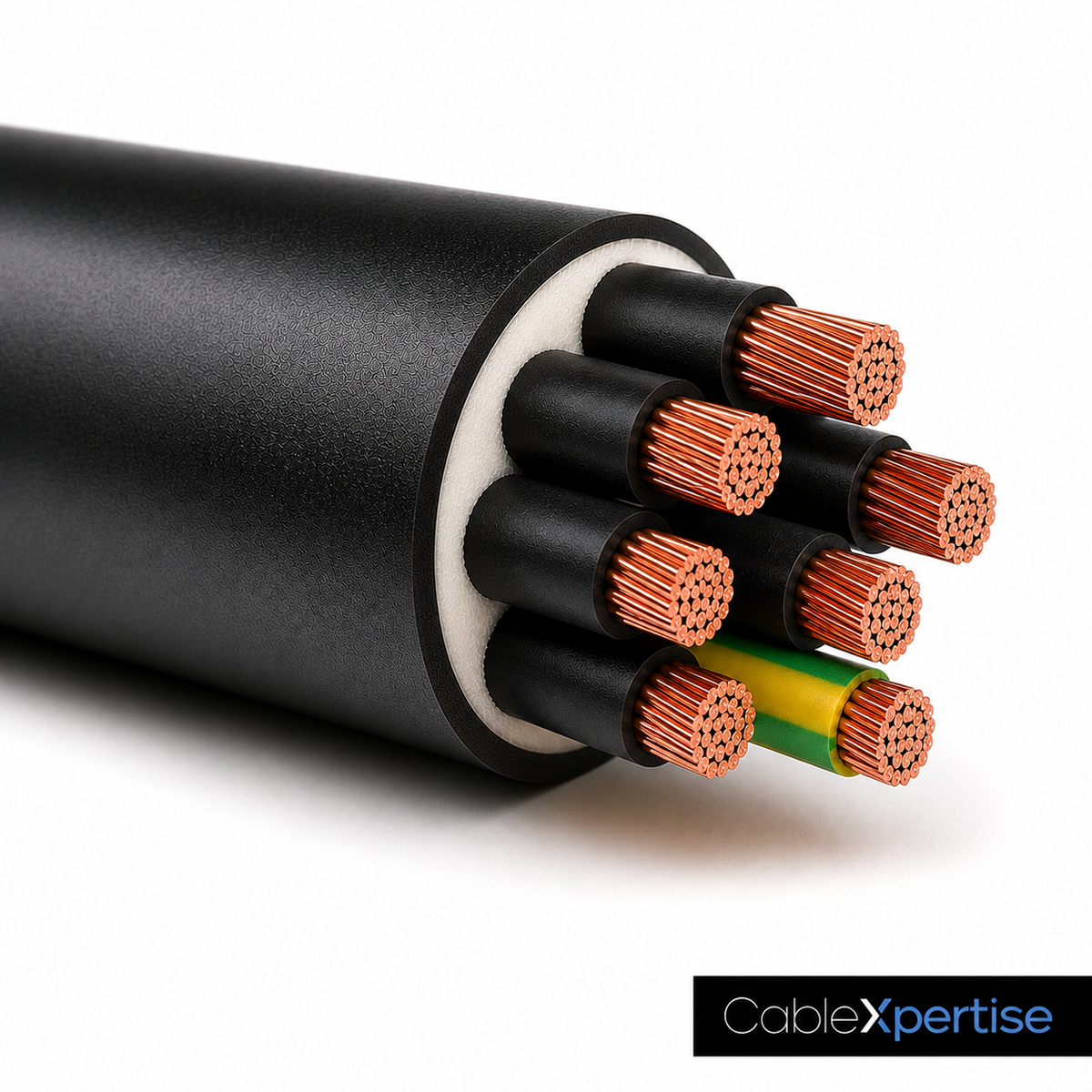

| 7G (avec terre) |
1.5 mm² |
13.5 mm |
194 kg/km |
| 7G (avec terre) |
2.5 mm² |
15.0 mm |
272 kg/km |

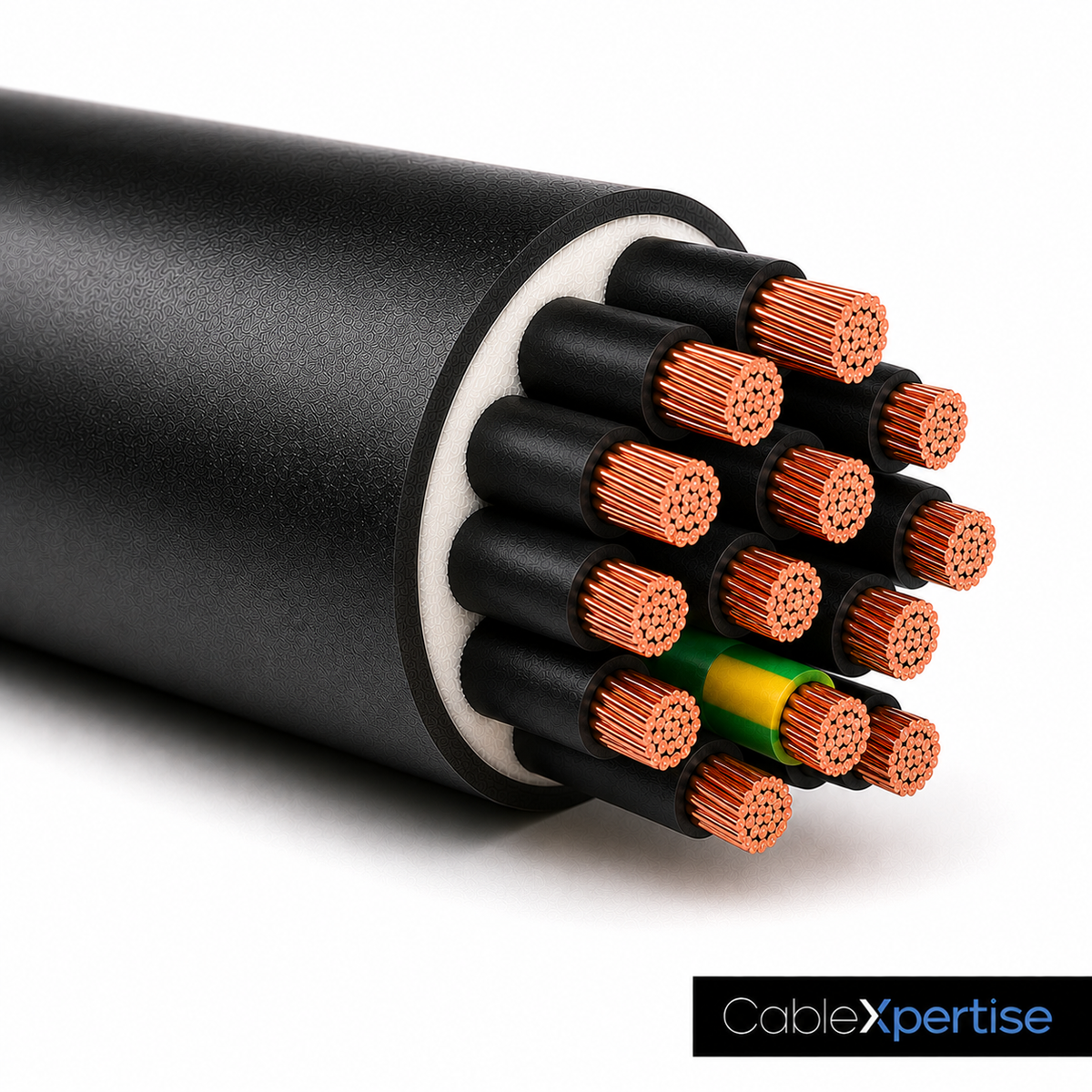

| 12G (avec terre) |
1.5 mm² |
17.0 mm |
305 kg/km |
| 12G (avec terre) |
2.5 mm² |
19.5 mm |
435 kg/km |
| 19G (avec terre) |
1.5 mm² |
19.5 mm |
441 kg/km |
| 19G (avec terre) |
2.5 mm² |
22.5 mm |
642 kg/km |

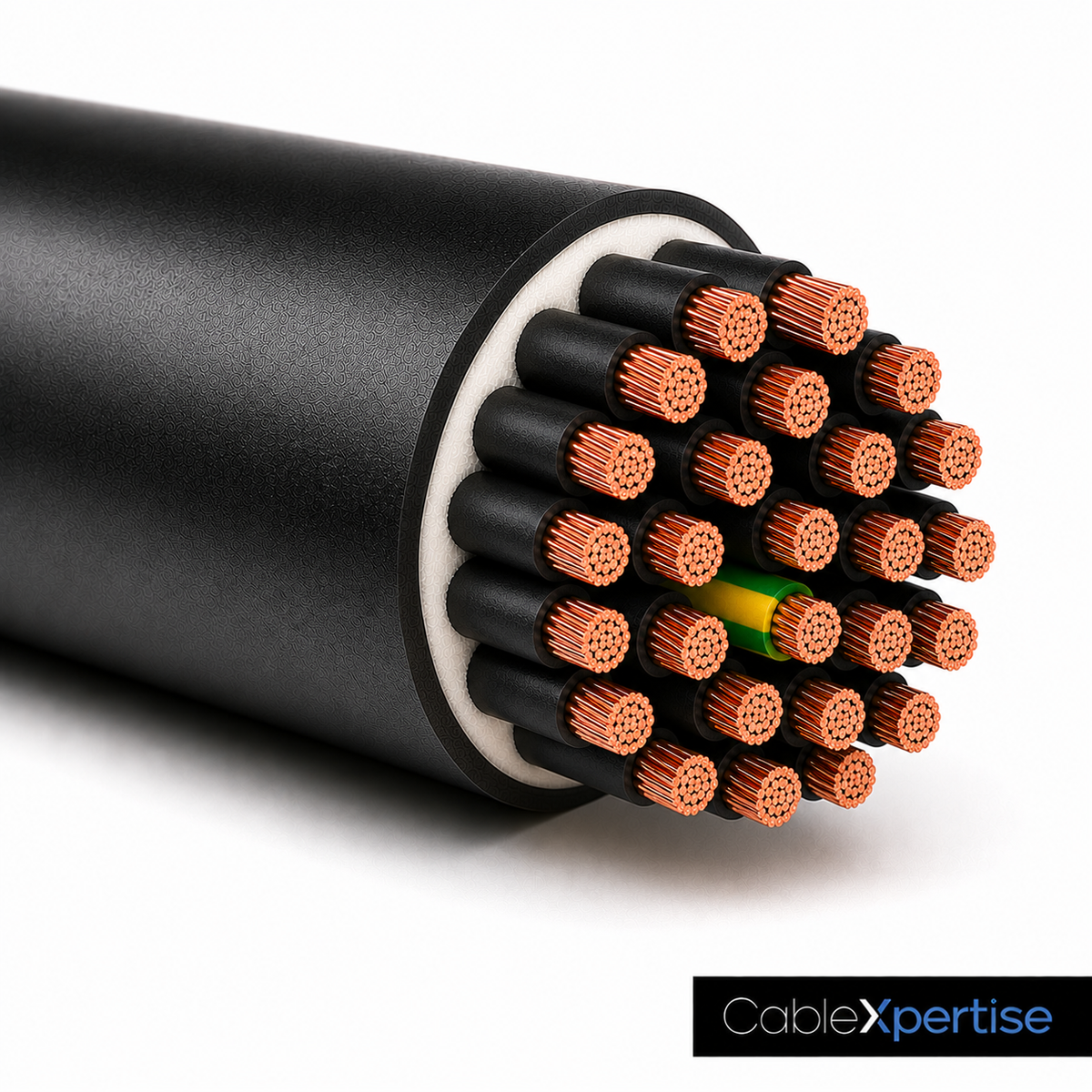

| 24G (avec terre) |
1.5 mm² |
22.5 mm |
552 kg/km |
| 27G (avec terre) |
1.5 mm² |
23.5 mm |
700 kg/km |
Valeurs identiques pour les versions avec (G) ou sans terre à nombre de conducteurs égal (diamètre/poids). Source : fiches constructeurs Nexans, Prysmian et SAB Cables.
Intensité admissible (à 90°C sur l'âme)
1 conducteur (monopolaire)
| Section |
Air libre (30°C) |
Enterré (20°C) |
| 1.5 mm² |
24 A |
- |
| 2.5 mm² |
33 A |
- |
| 4 mm² |
45 A |
- |
| 6 mm² |
58 A |
66 A |
| 10 mm² |
80 A |
87 A |
| 16 mm² |
107 A |
113 A |
| 25 mm² |
138 A |
144 A |
| 35 mm² |
169 A |
174 A |
| 50 mm² |
207 A |
206 A |
| 70 mm² |
268 A |
254 A |
| 95 mm² |
328 A |
301 A |
3, 4 et 5 conducteurs (triphasé)
| Section |
Air libre (30°C) |
Enterré (20°C) |
| 1.5 mm² |
23 A |
31 A |
| 2.5 mm² |
31 A |
41 A |
| 4 mm² |
42 A |
53 A |
| 6 mm² |
54 A |
66 A |
| 10 mm² |
75 A |
87 A |
| 16 mm² |
100 A |
113 A |
| 25 mm² |
127 A |
144 A |
| 35 mm² |
158 A |
174 A |
| 50 mm² |
192 A |
206 A |
| 70 mm² |
246 A |
254 A |
| 95 mm² |
298 A |
301 A |
2 conducteurs et 3G (monophasé)
| Section |
Air libre (30°C) |
Enterré (20°C) |
| 1.5 mm² |
26 A |
37 A |
| 2.5 mm² |
36 A |
48 A |
| 4 mm² |
49 A |
63 A |
| 35 mm² |
185 A |
208 A |
| 50 mm² |
225 A |
247 A |
| 70 mm² |
289 A |
304 A |
| 95 mm² |
352 A |
360 A |
Valeurs pour câble posé seul, cos φ variable selon montage. À corriger selon les conditions réelles d'installation (norme NF C 15-100). Pour les références 7G, 12G, 19G, 24G et 27G (multiconducteurs de commande), l'intensité admissible dépend fortement du taux de remplissage et du déclassement thermique : nous consulter pour le dimensionnement.
Repérage des conducteurs
| Nombre de conducteurs |
Couleurs |
| 1 |
Noir |

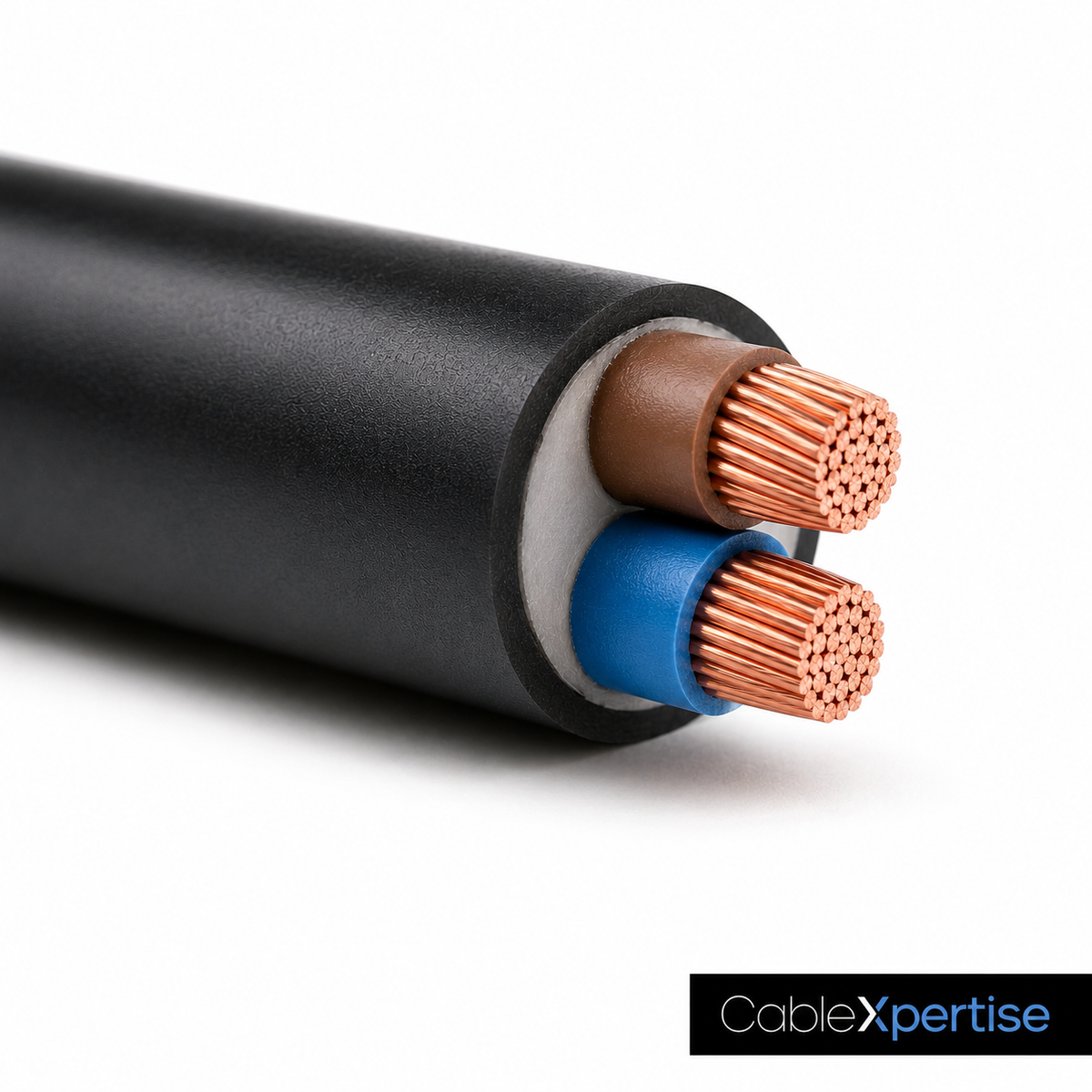

| 2 |
Bleu - Brun |

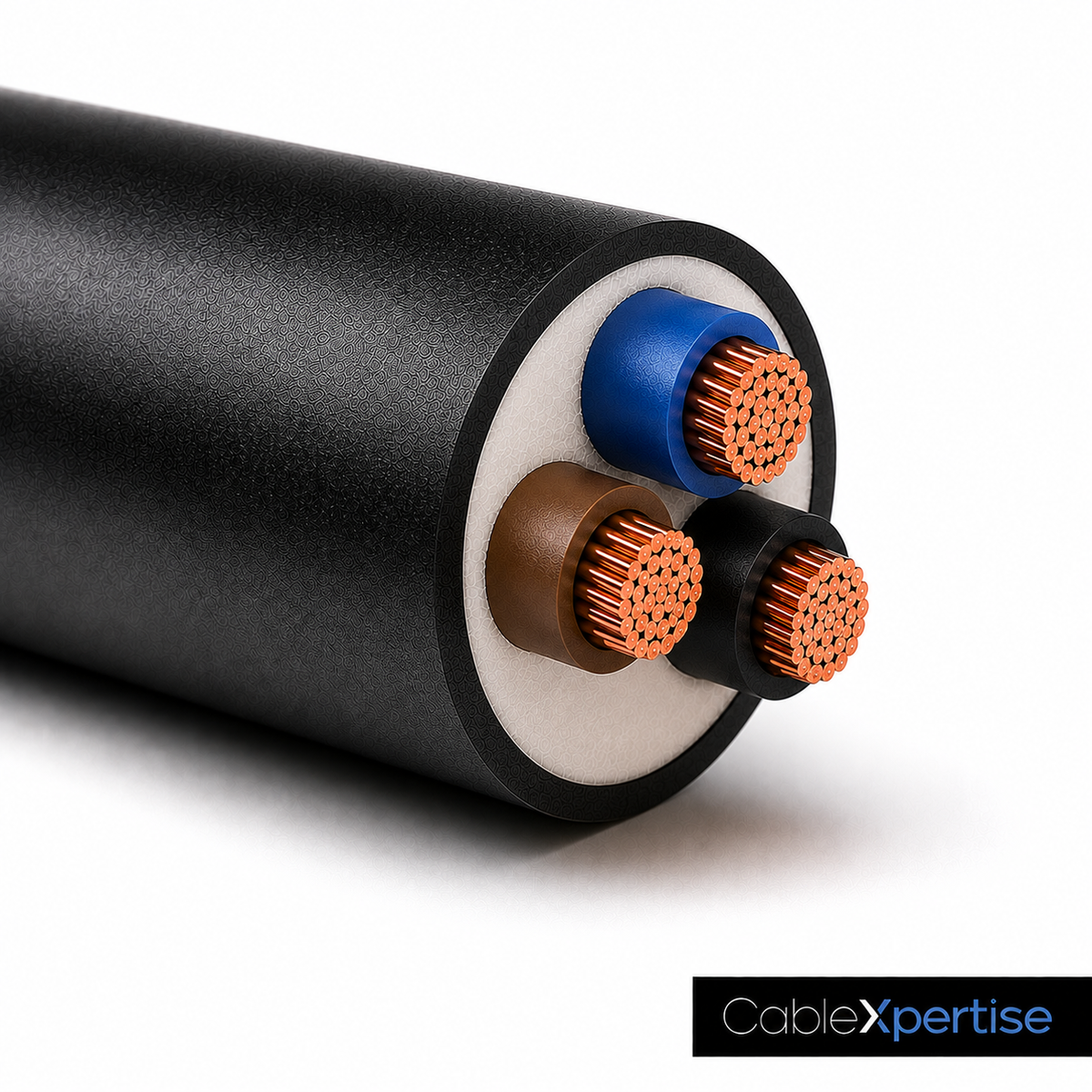

| 3 (1,5 et 2,5 mm²) |
Bleu - Brun - Noir |
| 3 (≥ 4 mm²) |
Brun - Noir - Gris |

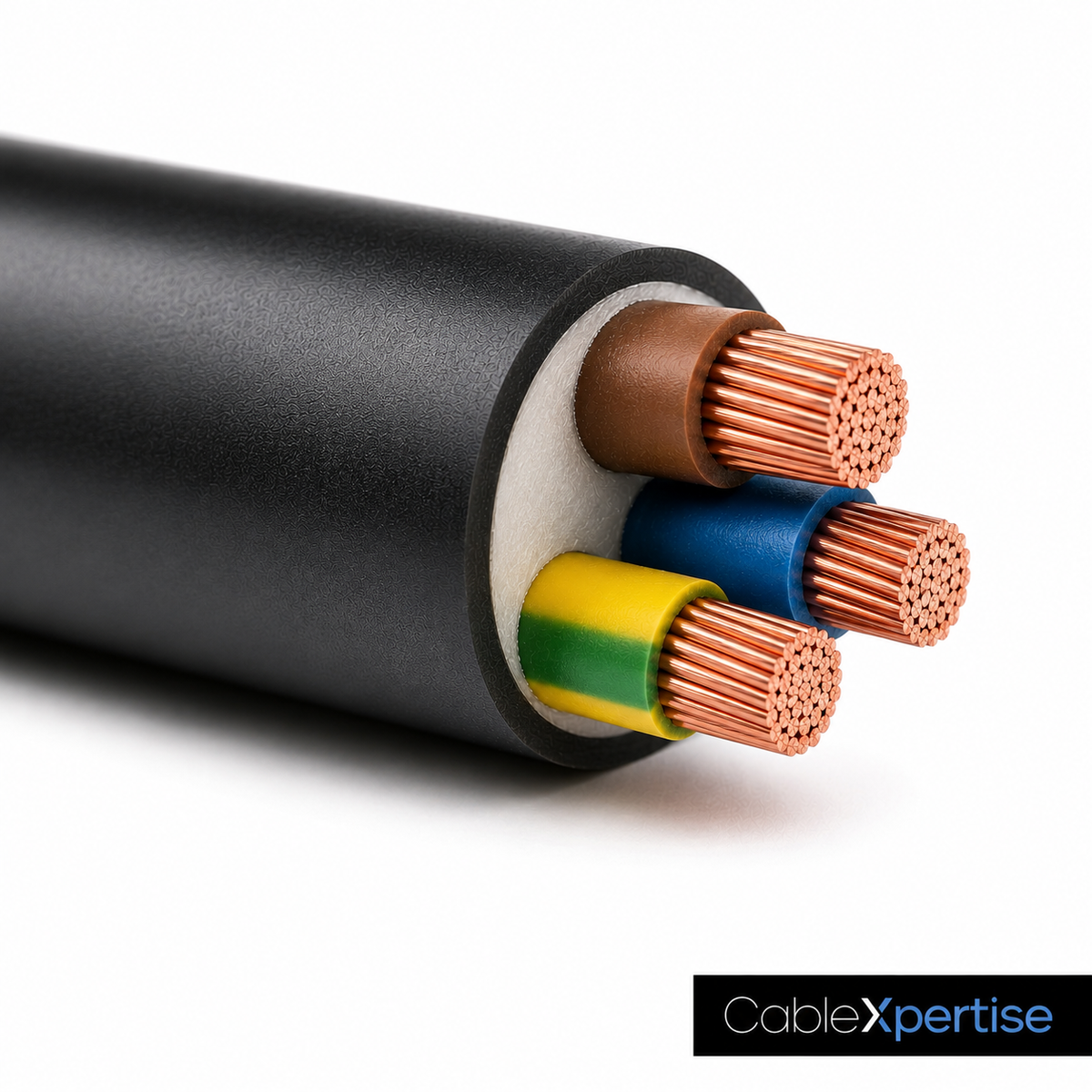

| 3G |
Bleu - Brun - Vert/Jaune |

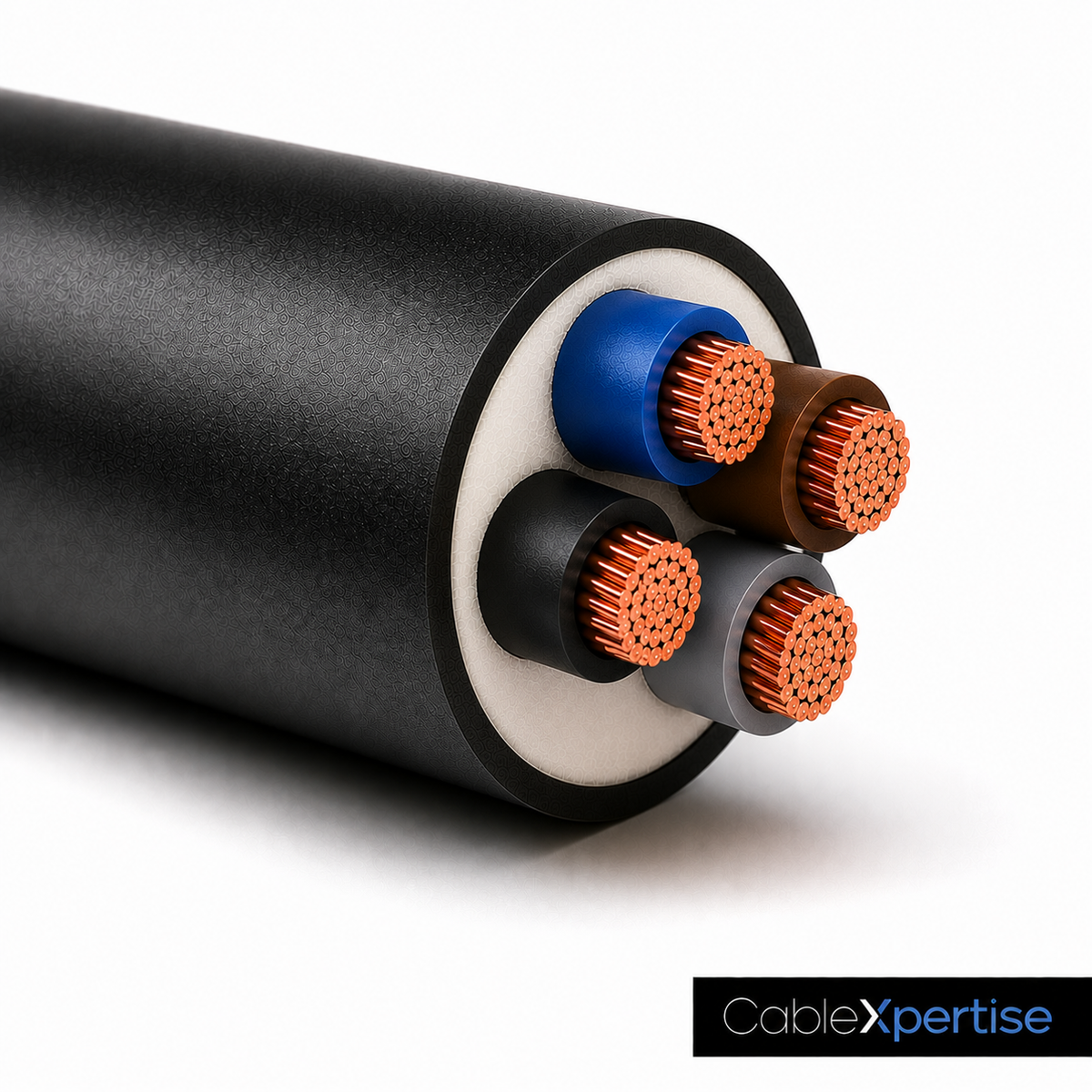

| 4 |
Bleu - Brun - Noir - Gris |

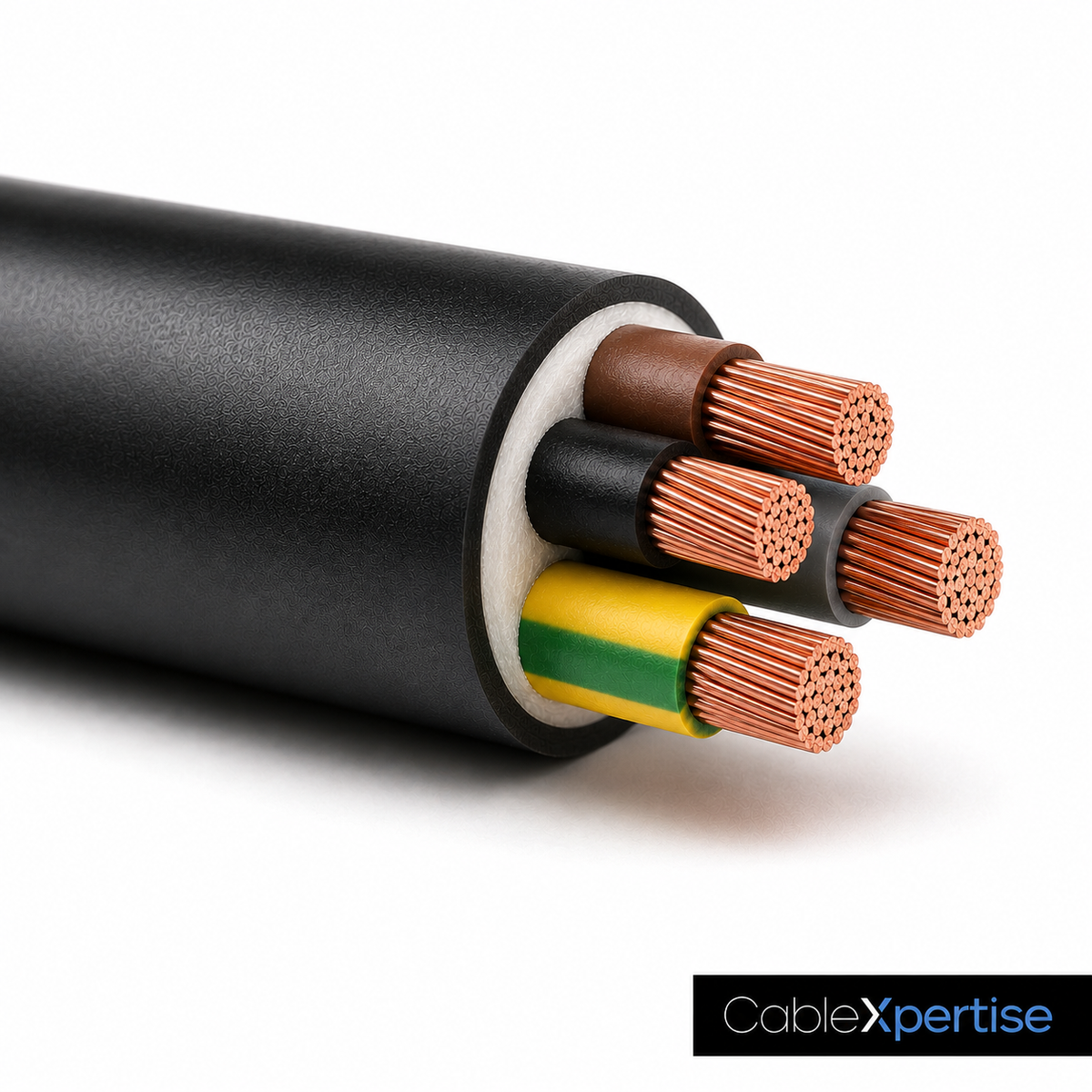

| 4G |
Brun - Noir - Gris - Vert/Jaune |
| 5 |
Bleu - Brun - Noir - Gris - Noir |

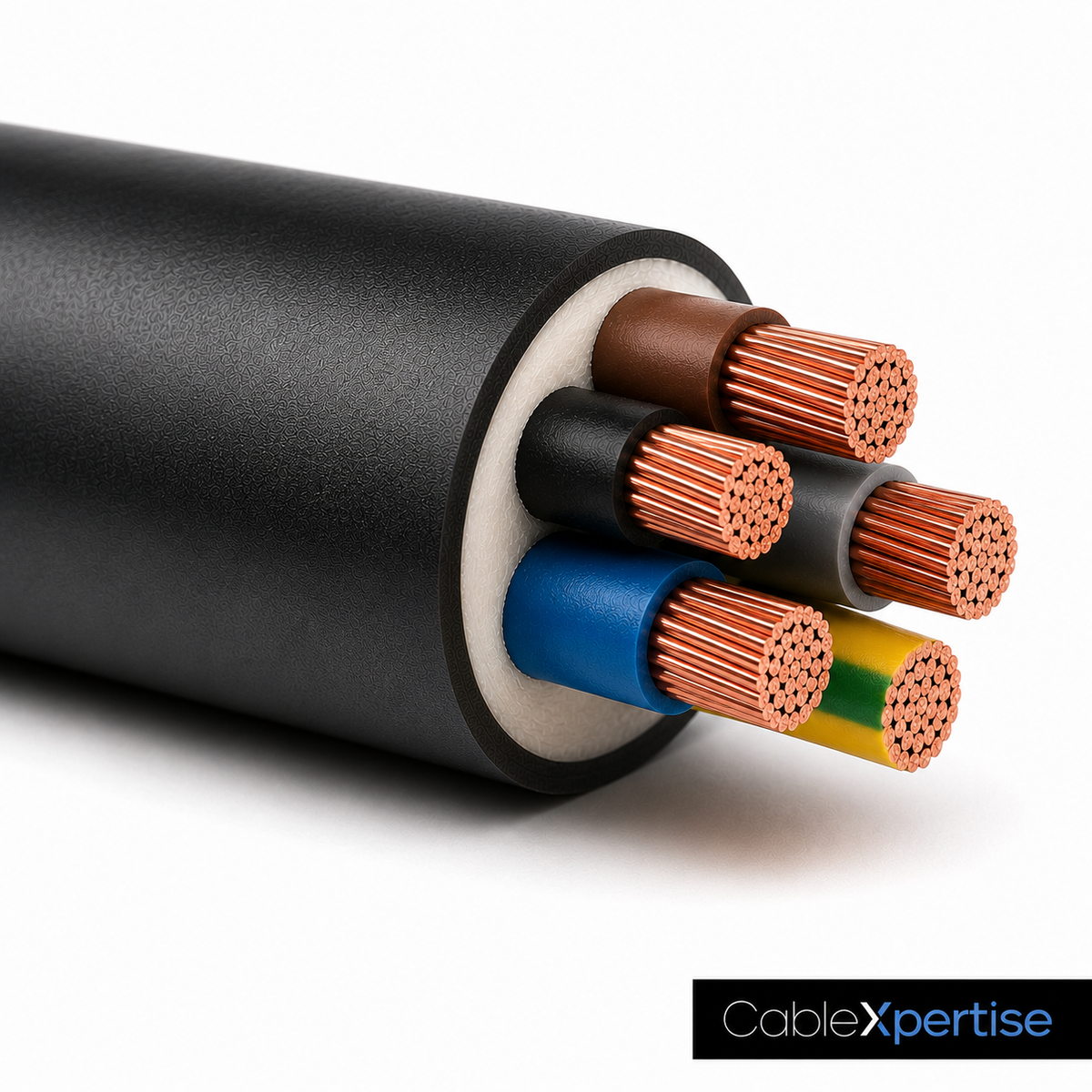

| 5G |
Bleu - Brun - Noir - Gris - Vert/Jaune |

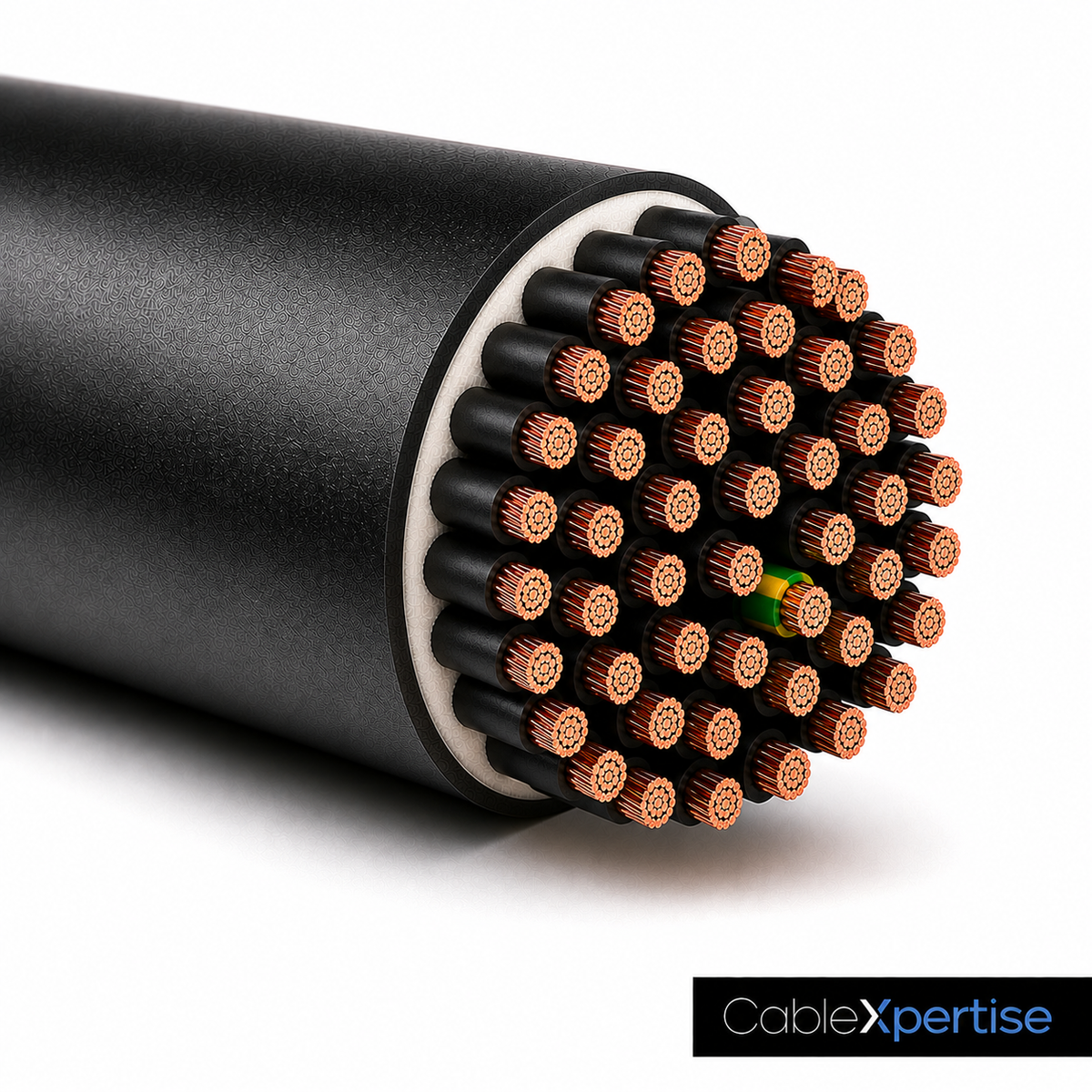

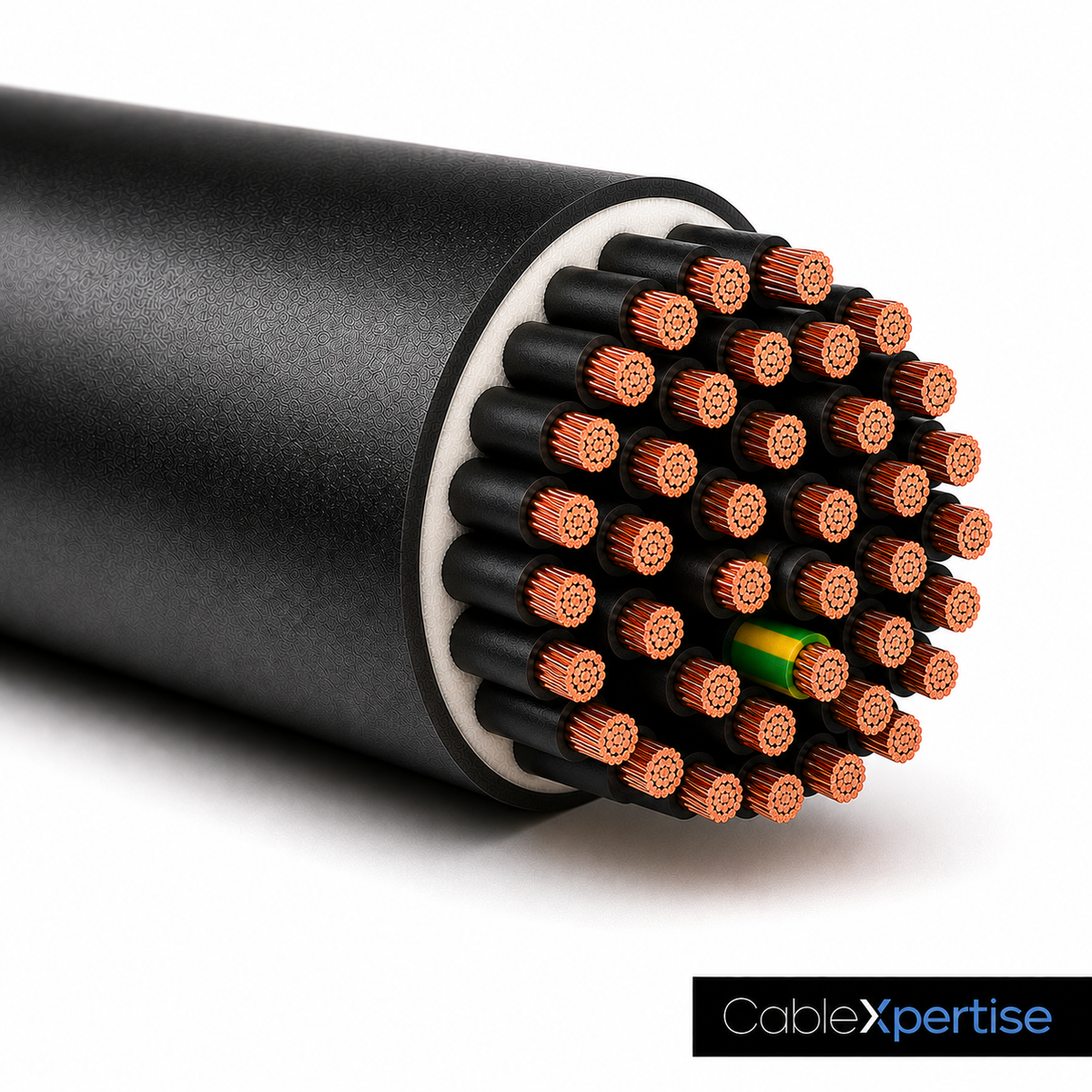

| ≥ 6 conducteurs |
Conducteurs noirs numérotés (+ vert/jaune si G) |
Pose
Chemins de câbles, tablettes, caniveaux, fixation aux parois, à l'extérieur avec ou sans protection (résistance UV). Peut être enterré avec protection mécanique complémentaire. Rayon de courbure minimal : 6 x Ø posé, 12 x Ø pendant la pose. Température minimale de pose : -15°C.
Conditionnement
-
À la coupe : vendu au mètre, découpé sur votre longueur exacte
-
Couronne 100 m : disponible selon référence
-
Touret 500 m : disponible selon référence pour les grosses sections/quantités
